规格参数

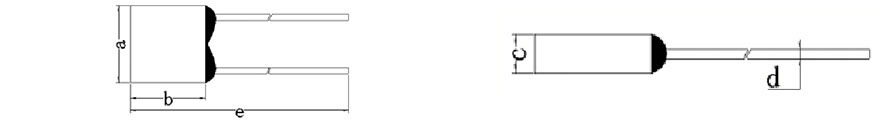

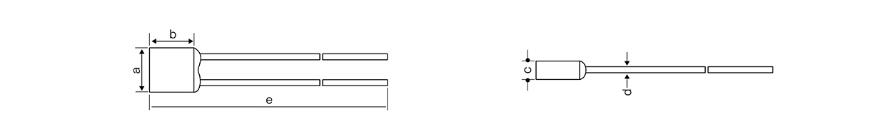

单位：mm
| 系列 | a | b | c | d | e |
| A-5A-F | 6.6±0.5 | 8.0±0.5 | 2.6±0.3 | Φ0.6±0.02 | 70±3 |
型号 | 额定动作温度 Tf(℃) | 实测动作温度 （℃） | 保持温度 Th（℃） | 极限温度 Tm(℃) | 额定电流 Ir(A) | 额定电压 Ur(V) | 标称浪涌 IN（KA） | 最大浪涌 Imax(KA) | |
IEC | Corp | ||||||||
A0-5A-F | 84℃ | 84 + 0 / -10 | 82±2 | 65 | 203 | 5 | 250 | 3 | 6 |
A1-5A-F | 102℃ | 102 + 0 / -10 | 98±3 | 80 | 203 | 5 | 250 | 3 | 6 |
A2-5A-F | 115℃ | 115 + 0 / -10 | 112±3 | 95 | 203 | 5 | 250 | 3 | 6 |
A3-5A-F | 125℃ | 125 + 0 / -10 | 120±3 | 105 | 203 | 5 | 250 | 3 | 6 |
A4-5A-F | 130℃ | 130 + 0 / -10 | 126±2 | 107 | 203 | 5 | 250 | 3 | 6 |
A5-5A-F | 135℃ | 135 + 0 / -10 | 131±3 | 115 | 203 | 5 | 250 | 3 | 6 |
A7-5A-F | 138℃ | 138 + 0 / -10 | 135±2 | 115 | 203 | 5 | 250 | 3 | 6 |
A12-5A-F | 145℃ | 145 + 0 / -10 | 140±2 | 126 | 203 | 5 | 250 | 3 | 6 |
A8-5A-F | 150℃ | 150 + 0 / -10 | 145±3 | 128 | 203 | 5 | 250 | 3 | 6 |
A16-5A-F | 160℃ | 160 + 0 / -10 | 155±2 | 135 | 203 | 5 | 250 | 3 | 6 |
| 型号 | UL/CUL | VDE | CCC | PSE | KC |
| A0-5A-F | E140847 | 40001155 | 2020980205000146 | JET0749-32001-1005 | SU05017-17001 |
| A1-5A-F | JET0749-32001-1003 | SU05017-17002 | |||
| A2-5A-F | |||||
| A3-5A-F | JET0749-32001-1004 | SU05017-17003 | |||
| A4-5A-F | |||||
| A5-5A-F | |||||
| A7-5A-F | |||||
| A8-5A-F | JET0749-32001-1006 | ||||
| A12-5A-F | |||||
| A16-5A-F | ○ | 2020980205000142 | ○ | ||
○待定 |
