机械式温控器图解原理 机械式温度控制器的控温原理

　　机械式温控器适用于工业、商业及民用建筑的室内温度控制。机械式温控器通过检测室内温度，并与用户设定温度进行比较，自动控制空调设备，以达到室内恒温目的。主要控制设备有：风机盘管、采暖、三线或二线电动阀及楼宇管理系统。

　　机械式温度控制器原理

　　机械式温度控制器实际上是一种压力式（气压式）温度控制器，其控温原理如图5-6所示。

　　机械式温控器原理图解

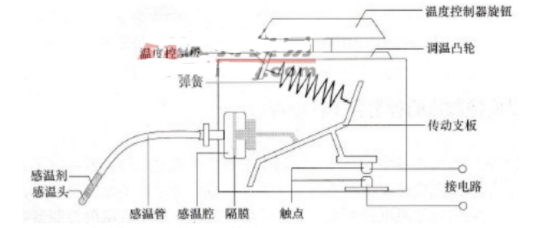

　　图5-6机械式温度控制器的控温原理

　　从结构上看，机械式温度控制器主要由感温器和触点式微型开关组成。其中，感温器叫做温压转换部件，它是一个封闭的囊体，主要由感温头、感温管和感温腔三部分组成。根据感温腔的形式不同，感温器又分为波管式和膜盒式两种

　　感温头位于蒸发器的表面或电冰箱箱体内，用以感应电冰箱箱内的温度。感温管内充有感温剂，温度控制器旋钮用以设定电冰箱的制冷温度。

　　当蒸发器表面的温度上升并超过温度控制器旋钮设定的温度时，感温管内感温剂的压力增大，感温腔中的隔膜在压力的作用下压迫传动支板，使触点接通，电路闭合，压缩机开始运转，电冰箱开始制冷。当蒸发器表面的温度逐渐下降至设定值时，感温管内感温剂的压力下降，弹簧的收缩力大于感温腔隔膜对传动支板产生的推力，传动支板即在弹簧的收缩作用下微微向上抬起，使得触点断开，压缩机便随之停止运转。

　　电冰箱制冷温度的调节是通过调节温度控制器旋钮实现的。当调整温度控制器旋钮时，温度控制器旋钮便带动调温凸轮转动，从而使温度控制板控制弹簧的张力。

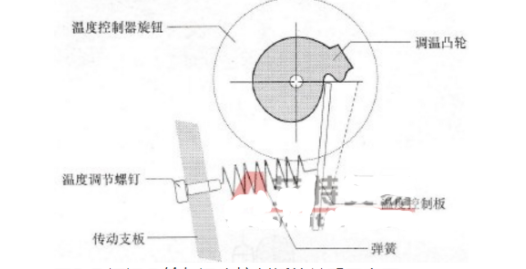

　　图5-7为温度控制器的调温凸轮与温度控制板的关系示意图。

　　机械式温控器原理图解

　　调整温度控制器旋钮时，旋钮的转动实际上就带动调温凸轮转动，便会造成温度控制板的前移或后移，从而控制弹簧拉力的增大或缩小。若弹簧拉力较大，就需要待蒸发器温度较高时使感温剂压力增大，产生较大的推动力使得传动支板前移，推动触点闭合，压缩机才会启动工作。这就是调高电冰箱温度的方法。反之，若弹簧拉力较小，当蒸发器温度稍微升高时，感温剂所产生的压力就足以推动传动支板，使触点闭合，启动压缩机工作，这样就将电冰箱的制冷温度调低了。

　　图5-7中的温度调节螺钉是用来调整温度范围的，将该螺钉顺时针转动（右旋），相当于加大了弹簧的拉力，使得温控点升高。如果电冰箱出现不停机的故障，可将该调节螺钉顺时针旋转半周或一周。反之，若逆时针转动该温度调节螺钉（左旋），则相当于减小弹簧的拉力，使得温控点降低。当电冰箱出现不能规律性启动的故障时，可将该调节螺钉逆时针旋转半周或一周。

　　值得注意的是，电冰箱温度的调节是否合理直接关系到其使用寿命。电冰箱的工作时间和耗电量受周围环境的影响很大。通常在夏季时，周围的环境温度较高，这时最好不要将电冰箱内的温度调节得过低。如果电冰箱内的温度设置得过低，由于周围环境温度的影响，电冰箱将很难达到并保持所设定的低温状态，这样就使得电冰箱压缩机在高温下长时间运转，加剧了活塞与汽缸的磨损，电机漆包线的绝缘性能也会因高温而降低。这些情况都会极大地影响电冰箱的性能。同时，长时间制冷工作也会使得耗电量增加。

　　当冬季环境温度较低时，可以将电冰箱的制冷温度设置得低一些。若此时仍将温度控制器调节在弱挡（温控点过高），电冰箱内外温差小，散热慢，电冰箱长时问不处于制冷工作状态，就会造成压缩机不易启动的情况。
