电路保险丝起到什么作用 保险丝电路的应用 常规保险丝选择

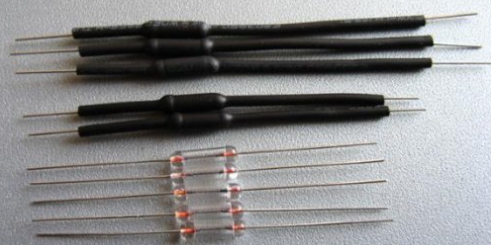

  电路保险丝起到什么作用?保险丝厂家为你解答电路中的保险丝电路起过流保护作用,当流过电路中的电流大到一定程度时,电路中的保险丝自动熔断,切断电流的回路,防止大电流进一步损坏电路中的其他元器件。所以保险丝在许多需要电路保护的电路有应用。


  1常规保险丝选择的依据举例


  电源回路熔断器在工、矿企业的生产过程中和日常生活中主要用于保护低压电器设备,由于使用于不同的电气设备,其容量、大小的选择原则差别很大,在实践中必须严格按照规程规定选择配置。否则,将失去其应有的保护作用。熔断器应根据《电力工程电气设计手册(电气二次部分)》进行校核和置放。对应用于电气设备控制、信号、保护回路的,保险丝按照二次回路短时最大负荷电流选择:Ie=Ig.max/Kph,Kph取1.5;根据《电力工程电气设计手册(电气二次部分)》提供的对应数据,通常情况下,绝大多数的电气设备控制、信号回路熔断器选用不大于6A。


  对于保险丝电磁合闸机构的电磁合闸回路,熔断器的额定电流按照0.25—0.3倍额定合闸电流选择:Ie=Kph*IHQ.max,Kph取0.25—0.3;无启动电阻直流电机,按照躲过启动电流选择:Ie=Iqd/Kph,Kph取3;有启动电阻直流电机,按照1.05倍电机额定电流选择。考虑到发电厂,汽轮发电机组中直流油泵的重要性,为保主机安全,实际选择容量比设计值略大。


  2应用于家用电器


  用于家用电器过流或过负荷保护的保险丝,通常家庭用电没有独立设置的过载保护,仅设置熔断器代替之,其配置原则是按家用电器全部使用时总电流的1.05~1.15倍置放。


  3应用于高低压断路器合闸回路


  用于高、低压保险丝电磁型合闸机构,合闸回路的合闸保险丝,由于保险丝合闸时间很短(ms级),根据保险丝的电流反时限特性曲线:通入电流越大、其熔爆时间越短,若通入很大电流(数值在反时限特性曲线以上)的瞬间即刻熔爆;通入电流越小、其熔爆时间越长,或者不会熔断。通常按断路器合闸电流的1/3(Ie/3)配置。


  4用于低压电动机的瞬时型短路保护


  对于轻负荷启动或启动时间短,例如启动时间小于3s或风扇(机)电机,按电动机额定电流的(4~5)倍配置;对于启动时间为4s∽8s、或例如水泵等重负荷启动的电动机,由于其启动电流高达额定电流的6倍左右,故其配置的熔断器大小按电动机额定电流的(5~6)倍设置;对于启动过程超过8s甚至更长时间、以及频繁启动的电动机,熔断器按电动机额定电流的(5~7)倍配置。


  5对于多台小容量电动机共用线路短路保护


  对于多台小容量电动机共用线路保险丝座大小的配置,是按其中那台最大容量的电动机额定电流的(1.5~2.5)倍与余下所有电动机额定电流之和来整定。
